Повітряний приточний клапан у стіну КПС-125 (до 40 м3/год)

Клапан припливу свіжого повітря КПС-125

Приточний клапан призначений для створення природного припливу та підмесу свіжого повітря в приміщення, розгерметизації приміщення, організації циркуляції повітря (приток — витяжка). Знижує рівень вуглекислого газу, видаляє зайву вологість і забезпечує надходження свіжого припливного повітря. Як наслідок, зникає ефект запотівання вікон і утворення цвілі, усувається надлишкова волога на відкосах, стінах, стелі в приміщенні.

Приточний клапан предназначен для встановлення в підсобних типів приміщень, котельних, льохів, у технічних приміщеннях, топкових, пральних, підвалах, цоколях тощо. як джерело припливу повітря (коли в приміщенні немає вікон та ін. елементи припливу). Продуктивність 1 клапана до 30-40 м3/год.

Коли потрібен приточний клапан для газового котла?

Газові котли потужністю до 30 кВт не потребують спеціального приміщення (шкіряної), прилади допустимо встановити на кухні, за умови:

• Площа приміщення не менш ніж 15 м2, стеля від 2,2 м;
• Площа скління відповідає пропорції від 3 см2 на 1 м3 обсягу приміщення;
• Вікно відкривається для провітрювання або має кватичку;
• Притік повітря зі змінних приміщень (дверний отвір/переточні решітки/ляль між підлогою і нижньою частиною дверей 1,5-2см);

Газові котли потужністю понад 30 кВт вимагають встановлення в спеціалізовані приміщення. Основні вимоги до вентиляції газової котельної:

• У газовій кістковій обов'язково має бути вентиляція;
• Приток повітря забезпечується з вулиці через припливний клапан або змінних приміщень;
• Необхідний об'єм заточувальний вентиляції залежить від потужності котла:
  • Вулиця-котельня: на 1 кВт потужності котла вимагає від 8 см2 перерізу вентилялу;
  • Вулиця — сусіднє вентильоване приміщення: на 1 кВт потужності котла необхідно від 30 см2 перерізу вентилялу;

Для вентиляції котельної приватного дому (P котла < 30 кВт), за допомогою природної тяги, перерізу каналу приточного діаметром до 15 см буде досить. Всі вимоги до вентиляції газової котельної викладені у СніП 2.04.05, II-35.

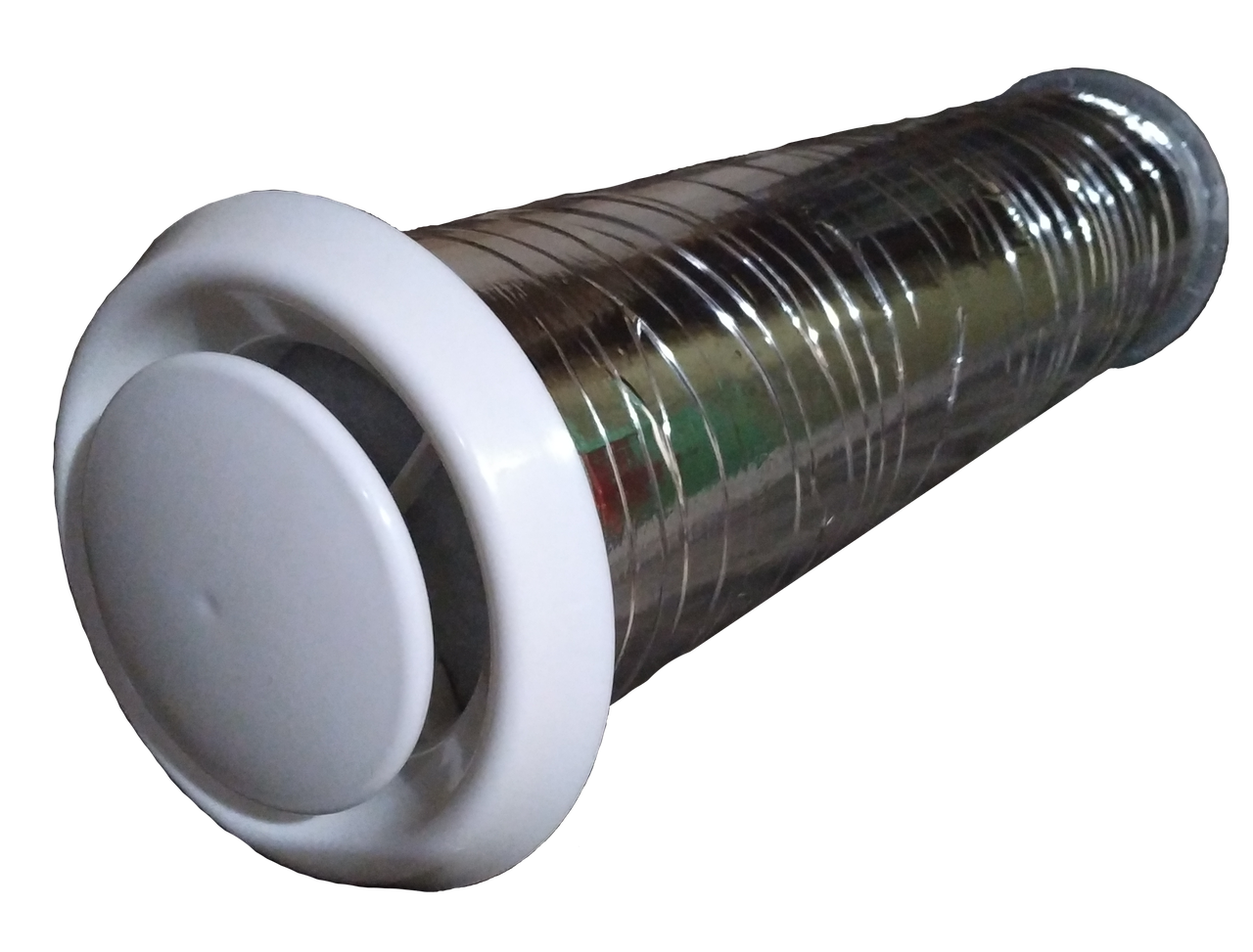

Основні елементи конструкції приточного клапана:

• Круглий ПВХ-венканал діаметром Ø125 мм L = 500 мм (велика довжина під запит);
• Внутрішній припливний регульований дифузор (повне перекриття, більше/менше), (пластик/метал);
• Захисна зовнішня металева решітка;
• Внутрішня звукопоглинальна теплоізоляція для вентилоналу (спінений каучук);
• Зовнішня теплоізоляція вентилялу з пінофолу;
• Фільтр класу 3G;

Встановлення й принцип роботи:

У зовнішній стіні виконується отвір діаметром 135-138 мм, у яке встановлюється утеплений вентильований з зовнішньою решіткою і шумоізоляцією, за потреби здійснюється додаткова герметизація нерівностей за допомогою монтажної піни. Усередині приміщення встановлюється і фіксується приточний дифузор, який дає регулювати об'єм вхідного повітря і за потреби повністю перекривати вентилятор. Внутрішня звуко- теплоізоляція поглинає вуличний шум, перешкоджає промерзанню каналу клапана. Зовнішня решітка клапана приточного затримує листя, комах, пух тощо.

Приток свіжого повітря в приміщення відбувається завдяки різниці температури (Підвищення, як наслідок) на вулиці та всередині приміщення. Чим більша температурна дельта, більший приплив свіжого повітря забезпечується. Відповідно до холодної пори року ефективність роботи клапана вища.

Важливо!  для ефективної роботи клапана необхідне виконання условий:

• Температура повітря за вікном була не більш ніж +5-10 °C;
• Центральна система вентиляції (витяжка) має бути справна;
• Циркуляція повітря в приміщенні має бути вільною (міжкімнатні двері мають проміжок від підлоги не менш ніж 1,5-2 см/ у дверях встановлені переточні вентиляції);

Характеристики:

• Зовнішній діаметр отвору в стіні під встановлення: Ø135-142 мм;
• Об'єм припливу: до 40 м3/год;
• Регулювання припливу: ручне;
• Фільтрація: Фільтр класу 3G;
• Місце встановлення: у стіну;
• Для стін завтовшки: от 300 ... 500 мм**;
• Гарантійний термін: 12 місяців;
  ** Можливе коригування довжини клапана, за запитом заказчика

Перевага та відмінність застосування стінового приточного клапана Порівнюючи з відкриттям і провітрюванням за допомогою вікон:

• Клапан мінімізує вуличний шум і втрати тепла;
• Встановлений фільтр затримує пил;
• Зовнішня решітка зупиняє потрапляння сміття з вулиці (листя, пір'я, пух), комах;
• Приточний дифузор дає змогу регулювати та за потреби повністю перекривати надходження повітря;
• Загуби тепла в зимову пору через клапан нижче;
• Постійне відкривання вікон зношує віконну фурнітуру;
• Приточний клапан запобігає утворенню протягів під час роботи;

Приточний клапан стіновий КПС-125 — це простий недорогий рішення для забезпечення припливу свіжого повітря Клапан приточний для стіни, простий у встановленні й обслуговуванні. Замовте КПС-125 і забезпечте здоровий мікроклімат у будинку.
