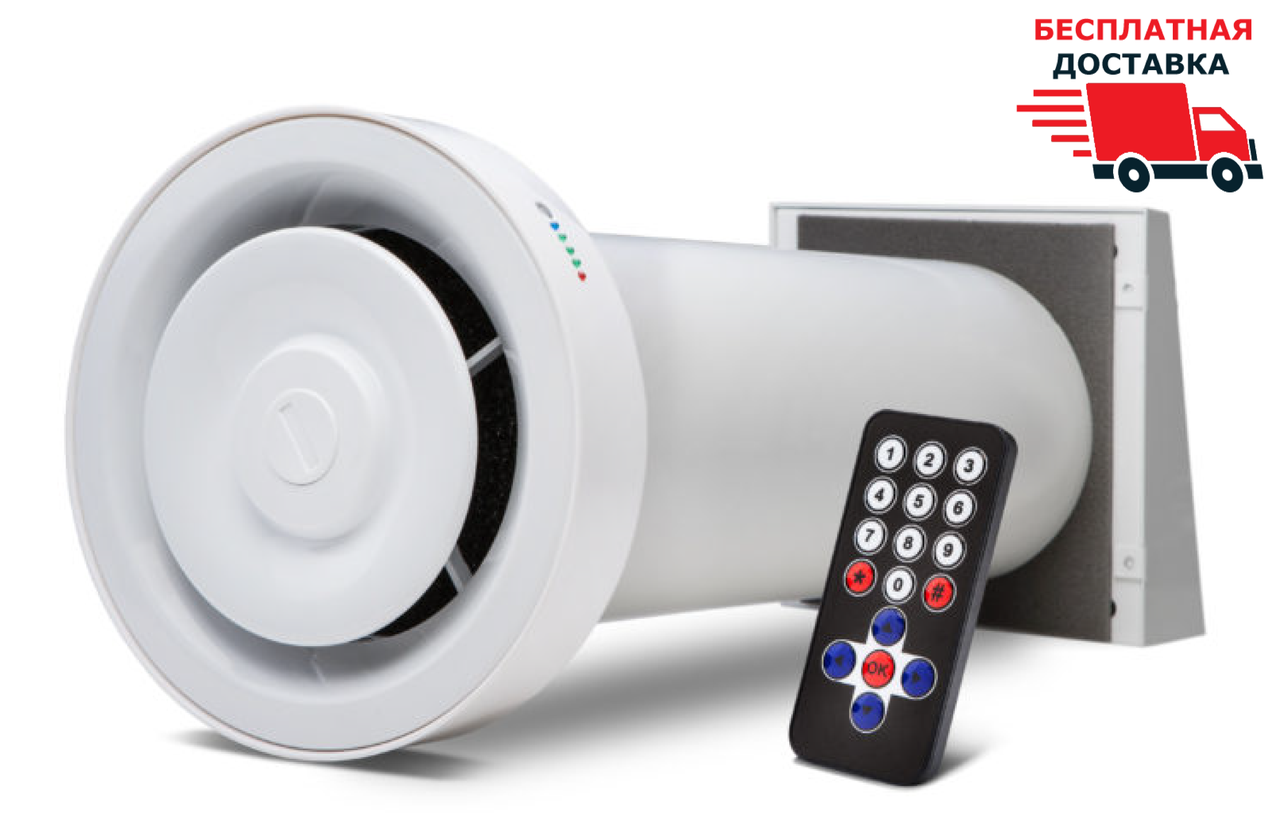

Основна відмінність моделі — зовнішня металева кришка у формі короба. Основна функція — додатковий захист рекуператора від зовнішніх опадів, поривів вітру тощо.
Основний принцип процесу вентиляції полягає в заміщенні "відпрацьованого" повітря з приміщення на такий же об'єм свіжого повітря, що надходить із вулиці.
Притовщина системи вентиляції з рекуперацією тепла дають змогу:
- Мінімізувати витрати на опалюванні в зимовий період, використовуючи енергію теплого потоку видаленого повітря для підігрівання припливного свіжого повітря,;
- Оптимізувати роботу охолоджувального кліматичного обладнання влітку, припливний гарячий повітря з вулиці охолоджується завдяки видаленому з приміщення прохолодного повітря;
- Нормалізувати мікроклімат, рівень вологості у приміщенні позбавиться цвілі та вогкості;
Принцип роботи рекуператора Вентокс:
Ventoxx Champion — рекуператор циклічної дії, заміщення повітря відбувається внаслідок постійного стороннього повторення двох режимів роботи: витяжки та приплив повітря.
У зимовий період час витяжки відпрацьованого теплого повітря з приміщення, що викидається повітря, проходячи через керамічний корпус теплообмінника прогріває його стінки. Під час припливу свіжого повітря теплі стінки керамічного теплообмінника прогрівають теплообмінник, що проходить через теплообмінник, який з вулиці свіже повітря. Далі робота здійснюється циклом. ККД регенерації тепла теплообмінника становить до 86%.
У літній період, коли в приміщенні на лад прохолодніший, ніж у приміщенні, прохолодний вихідний повітря з приміщення охолоджує стінки теплообмінника. Отже, приточне гаряче повітря з вулиці остигає, проходячи через теплообмінник.
Процес рекуперації зберігає понад 80% енергії, що дає істотну економію на опалюванні взимку та охолодженні повітря в спекотні дні. Найбільший ефект від роботи рекуператорів досягається під час роботи приладів Ventoxx Champion у парі.
За допомогою пульта керування можна керувати режимами роботи рекуператора дистанційно. Світлова індикація на внутрішній кришці вказує встановлений режим на цей момент. Кнопки на пульті д/у "вліво", "праворуч" вимикають/вмикають індикацію. Кнопки "вгору", "вниз" або відповідні кнопки з цифровим значенням перемикають швидкість кожного з режимів роботи.
У системі керування приладу передбачено 11 режимів роботи, для:
- вентиляції повітря в приміщенні з рекуперацією;
- приплив повітря в приміщення з рекуперацією;
- виведення повітря з приміщення без рекуперації;
- інтенсивного провітрювання через приплив повітря;
- інтенсивного провітрювання через виведення повітря.
Особливості та переваги Ventoxx Champion:
- ККД регенерації до 86%;
- низький рівень шуму 16-36 dB;
- 11 режимів роботи;
- великий рівень температурних режимів роботи -20C...+50C.
- споживана потужність усього 1,6-4,6 Вт;
- простий монтажу, експлуатація й обслуговування;
- не займає корисного простору;
- Встановлення в стіну кімнати (для стін від 320** до 500** мм);
- Проста експлуатація й обслуговування;
**Встановлення в стіну завтовшки понад 500 мм, потрібно подовжений вентилятор (тут).

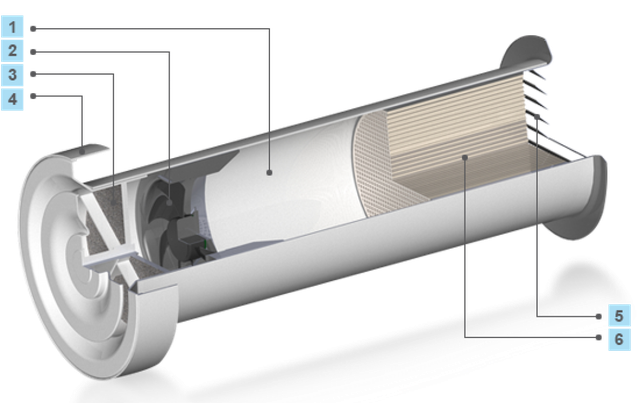

Основні елементи конструкції рекуператора повітря Ventoxx Champion:
- повітропровід ПВХ;
- вентилятор реверсивного типу з блоком живлення;
- Фільтр;
- внутрішня кришка;
- зовнішня решітка;
- керамічний регенератор тепла;
- пульт дистанційного керування;
Обслуговування:
Фільтр не потребує заміни. Картридж із тепловим акумулятором і фільтр необхідно перевіряти на предмет потреби очищення кожні 3 місяці.
Монтаж:
- Рекомендований монтаж під стелею, далеко від дверних прорізів. Під час встановлення двох і більше пристроїв одночасно дистанція між ними має бути не менш ніж 2 м.
- На обраному для розміщення місці не має стикатися жодних перешкод для відкривання кришки рекуператора.
- Не рекомендується встановлення над спальними місцями.
Комплектація:
Внутрішня кришка, повітряний фільтр, реверсивний вентилятор, пульт д/у, повітропровід ПВХ 500 мм, керамічний регенератор тепла, зовнішній металевий короб, інструкція, гарантійний талон, картонне паковання.
Гарантія:
Гарантія від виробника на рекуператор 24 місяця. Гарантія на теплообмінник — 10 років.
Безкоштовна доставка Новою поштою!
Основні | |
---|---|
Виробник | Ventoxx |
Напруга | 230 VAC / 12 VDC |
Гарантійний термін, міс | 24 |
Кількість режимів | 11 |
Кількість швидкостей в реверсі | 3 |
Обсяг вентиляції (швидкість 1 / 2 / 3), м3/год | 17 /30 / 58 |
Обсяг вентиляції режим "макс. провітрювання", м3/год | 60 |
Ефективність рекуперації,% | 74 - 86 |
Рівень шуму (швидкість 1 / 2 / 3), dB(A) | 16 / 21 / 36 |
Робоча напруга, VDC | 12 |
Споживана потужність, (Вт) | 1,6 - 2,6 Вт |
Споживана потужність режим "макс провітрювання", Вт | 4,6 |
Частота обертання, об/хв | 825 / 2205 |
Тип теплообмінника | високотехнологічний тепловий акумулятор (Німеччина) |
Діаметр отвору під монтаж, мм | 160 |
Температурний режим роботи, °C | -20 до +50 |
Спосіб розміщення (ухил 2 град) | горизонтальне розміщення в зовнішній стіні |
Клас захисту | IP 33 |
Клас фільтрації повітряного фільтра | G2 |
Користувальницькі характеристики | |
Країна виробник | Україна/Німеччина |
Повітряний фільтр | Так |
Об'єм повітря, м3/год | до 60 м3/годину |
Площа вентиляції, м2 | до 20 |
Додатковий підігрів | Немає |
Перекриття каналу | Ручне |
Габаритні розміри | |
Довжина труби | 500 мм |
Діаметр | 150 мм |
Діаметр зовнішньої решітки | 180 мм |
Діаметр внутрішньої кришки | 230 мм |
- Ціна: 5 850 ₴
