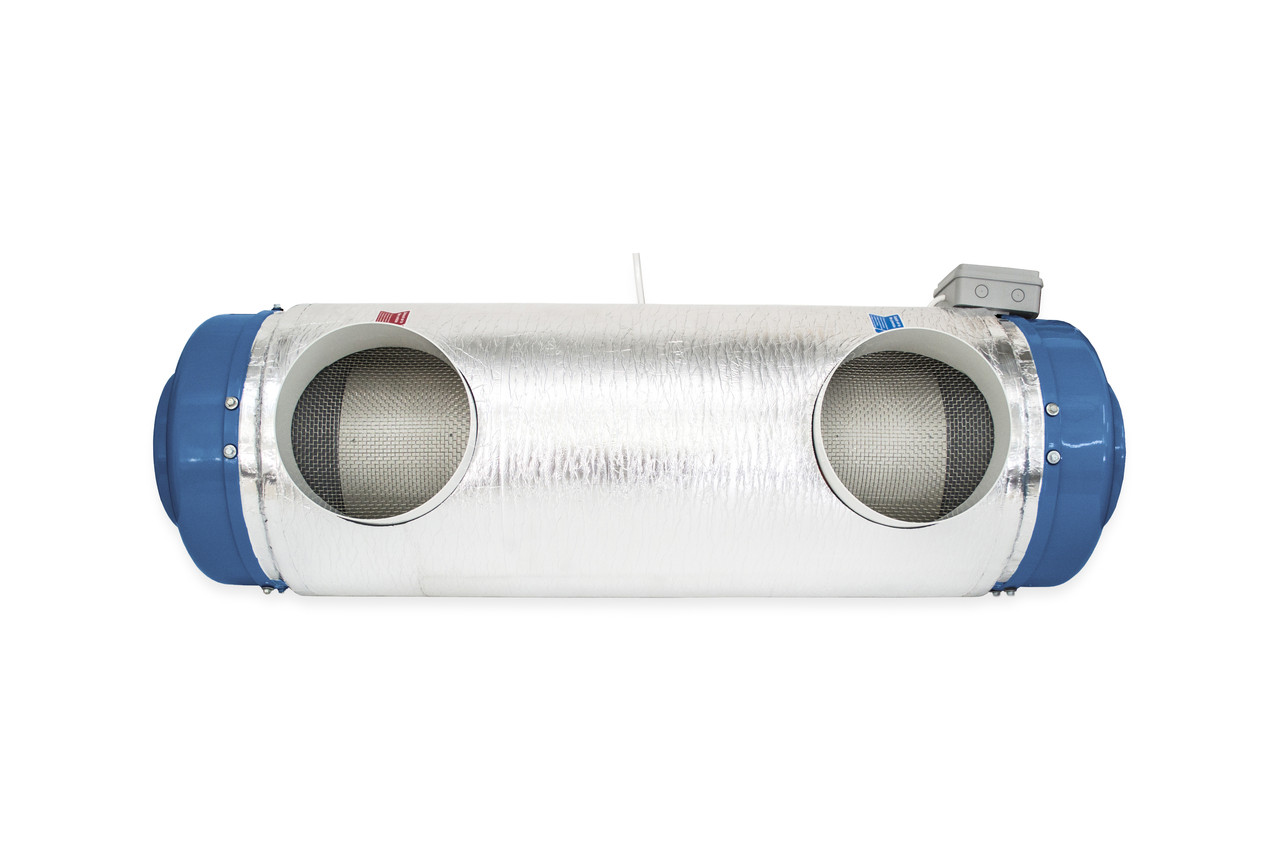

Промислова вентиляція з рекуперацією Prana 340S (V-1100 м3/год, ККД 78-48%)

Притовщинна система вентиляції з рекуперацією тепла Prana 340S

Промислова модель системи вентиляції з рекуперацією тепла PRANA 340s предназначена для створення здорового мікроклімату на великих промислових і комерційних об'єктах. Система передбачає під'єднання до мережі змінного струму AC напругою 220 В і частотою 50 Гц.  Prana 340s також може використовуватися для вентиляції приміщень з агресивному оточенню мікроклімату.

Конструктивні особливості та принцип роботи системи:

Рекуператор промисловий Prana 340s встановлюється у верхній частині стіни граніющої з вулиці, або вільно розташовується у просторі приміщення (наприклад, між перекриттям і підвісною стелею). Процес вентиляції приміщення утворюється внаслідок примусового забору відпрацьованого теплого повітря з приміщення з викидом його на вулицю, й одночасно з примусовим забором свіжого повітря з вулиці та подавання його в приміщення. Водночас потоки не змішуються, позаяк розділені всередині модуля системи, на вхідних і вихідних патрубках. Ефект рекуперації тепла відбувається завдяки тому, що під час роботи вентиляційної системи на витяжку, тепле повітря, що видаляється з приміщення, проходячи через теплообмінник, віддає йому своє тепло, у той час приточне, холодніше повітря, прогрівається проходячи через теплообмінник і забирає його тепло. Завдяки великій швидкості потоків, а також ефективному теплообміну, видаляється майже 90% конденсованої вологи в дисперсному стані.

Модель має дві модифікації:

• Модифікація ВА — з центральним припливом;
• Модифікація ВВ — з центральною витяжкою;

Переваги застосування промислової вентиляції з рекуперацією тепла Прана 340s:

• Прямоточне видалення вентильованого об'єму повітря — дає змогу видаляти вологу, яка міститься в дисперсному стані, у такий спосіб усуваючи проблему утворення намерзання конденсату на вихідному патрубці за негативних температур на вулиці.
• Циклонне очищення приточного повітря від пилу в діапазоні 85-91% дає змогу відмовитися від застосування фільтрів грубого очищення.
• Прямоточний теплообмінник виготовлений із міді дає змогу отримати високий коефіцієнт рекуперації.
• Знезараження вхідного потоку повітря, що дає змогу відмовитися від використання фільтрів тонкої очищення.

Технічні та експлуатаційні характеристики рекуператора:

Повітряний елемент:

• Режим пасивної вентиляції (вимкнений) — 15-30 м3/год;
• Приток/Витяжка - 1100/1020 м3/год;
• Режим мінімальний — 110 м3/год;
• Споживання електроенергії 80-310 Вт/год;
• Електроживлення: AC 230 ± 10% В;

Додаткові Характеристики:

• Коефіцієнт ефективності рекуперації: 78-48%;
• Клас енергоефективності (від A+ до G): А;
• Діаметр корпусу — 340 мм;
• Отвір під монтаж — 350 мм;
• Керування (на вибір) —  Пульт керування;
• Кількість режимів роботи —  9;
• Наявність терморегулятора —  да;
• Пыле-влагозащита —  є;

Температурний діапазон експлуатації:

• Усередині приміщення: 0...+35 С;
• Зовні приміщення: -20...+45 С;

Габаритні розміри:

• Для модифікацій «PRANA-340S» монтаж яких виробляється у стіну

• Для модифікацій «PRANA-340S» монтаж яких передбачається як внутрішній модуль

Система керування для рекуператора Prana 340s.

Блоки керування роботою системи вентилювання регулюють об'єми притока та витяжки. До стандартної комплектації входять модульний набір Control block Prana340S керування для кріплення на DIN рейку  —  сенсорний блок керування та пульт дистанційного керування.

Система керування може також постачатися в захищеному від пилу та вологи корпусі з мережевим автоматом захисту Сontrol block A Prana 340S.

Для під'єднання канального електричного нагрівача, система керування комплектується додатковим модулем блока керування Сontrol block А Prana340S reheating.
Додаткове обігрівання дренажу з функцією "відтайка", у разі встановлення рекупера в стіну заводиться окремою опцією вартістю — 800 грн. Для внутрішнього, вільного розміщення модуля в такий опції немає потреби.

Блоки керування мають такі можливості, як:

• Таймер загального вимкнення;
• Роздільне регулювання керування об'ємом припливу та витяжки повітря;
• Пульт дистанційного керування

Комплектація

Вентиляційна система, блок керування, пульт ДК, технічний паспорт на систему, паковання.

Гарантія:

Гарантія від виробника на рекуператор 24 місяця.
