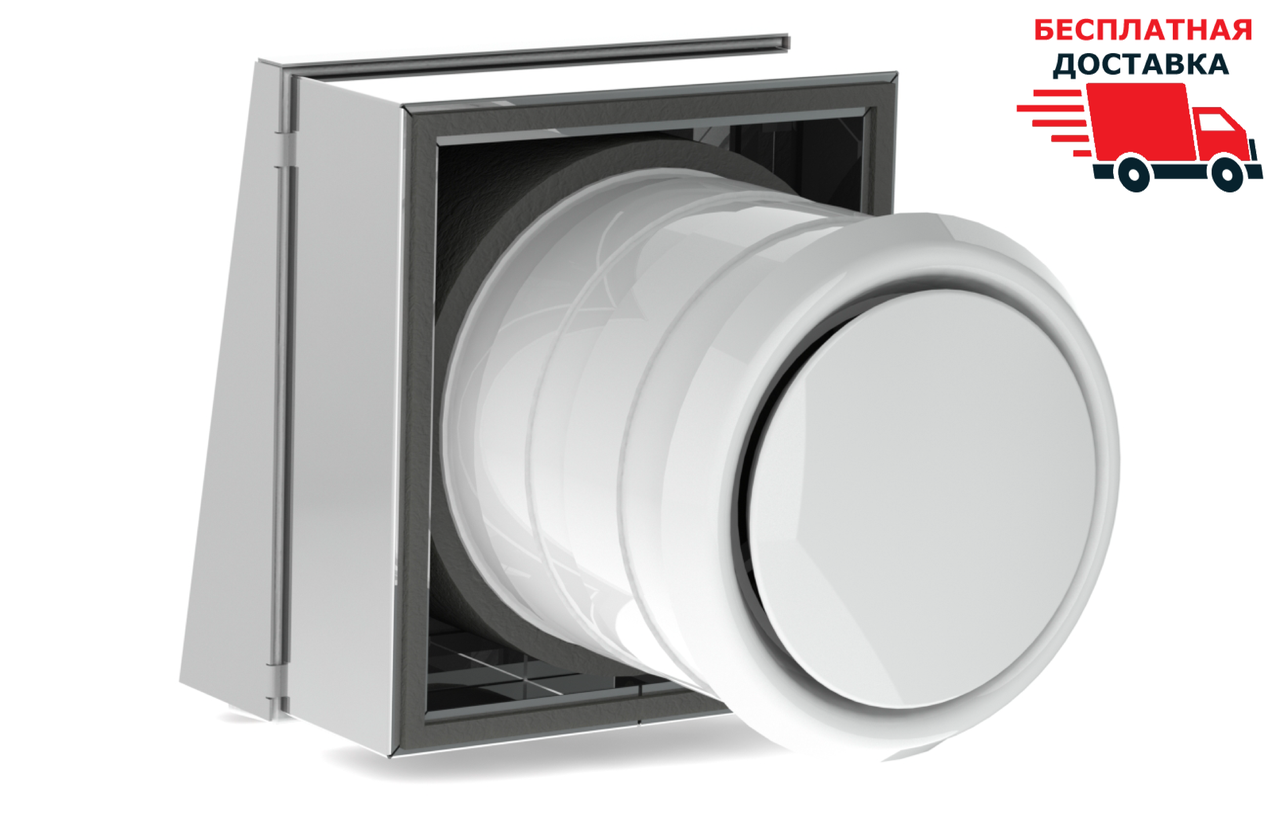

Ventoxx Comfort Slim Line (V-68м3/год, S-25 м2, під керування Twist)

Рекуператор "Slim Line" предназначен для монтажа в стіну завтовшки до 310 мм, будинків каркасних технологій. У конструкції приладу передбачений металевий короб для компенсації нестачі товщини стіни. У процесі роботи  Один рекуператор розрахований приблизно на вентиляцію приміщення площею 25 м2 із висотою стель до 2,8 метра.

Призначення припливно-витяжна вентиляція з рекуперацією тепла Ventoxx Slim Line.

• Забезпечує вентильоване приміщення свіжим повітрям;
• Створює здоровий мікроклімат;
• Ефект рекуперації підвищує економічність системи опалення;
• Нормалізує вологість, усуває ефект запотівання вікон і мокрих стін;

Основне завдання вентиляції полягає в видаленні "відпрацьованого" об'єму повітря з приміщення та припливу такого ж об'єму свіжого повітря з вулиці. Рекуперація використовує тепло видаленого повітря з приміщення для підігрівання приточного свіжого повітря вуличної температури.

Принцип роботи системи вентиляції з рекуперацією тепла Ventoxx.

Рекуператор "Slim Line" працює за циклом у два етапи, на видалення і приплив повітря, по 70 секунд кожен. Основний елемент рекуператора — керамічний теплообмінник виробництва Німеччини, ККД до 91%.

На етапі витяжки "відпрацьованого" повітря, тепле повітря, що видаляється, проходячи через теплообмінник, прогріває його стінки. На цьому етапі теплообмінник накопичує тепло. Через 70 секунд, на етапі припливу свіжого повітря з вулиці, вхідний повітряний потік проходить через теплий теплообмінник, забирає від нього тепло та прогрівається. Отже, у приміщення надходить уже теплий свіжий повітря. Процес рекуперації дає змогу зберегти до 60% тепла, підвищуючи ефективність системи опалення.

Влага осідає на стінках теплообмінника, на етапі витяжки теплого потоку, усувається.

Система керування Ventoxx Slim Line

Рекуператори Ventoxx серії "Slim Line" працюють тільки із системою керування "Twist". Керування "Twist" не входить до комплекту постачання та купується окремо. Світлова індикація поточного режиму роботи передбачена тільки на корпусі системи керування. Внутрішня кришка рекуператора не має індикації режиму роботи. Використовуючи Твіст можна під'єднати необмежену кількість приладів вентиляції. Керування має 17 режимів роботи для рекуператора.

Парна робота приладів вентиляції з рекуперацією

Під час роботи декількох рекуператорів частина працює на приплив повітря, частина на витяжку. Через кожні 70 секунд напрямок роботи змінюється на протилежну. У такий спосіб досягається найкращий і якісніший ефект вентиляції. Для організації такої роботи рекуператори комплектуються вентиляторами з різного маркування (червона, синя). За однакового сигналу від системи керування вентилятори створюють протилежне напрямок руху потоку повітря. У налаштування керування, на підприємстві, задається кількість приладів (до 4 шт.). Після під'єднання, під час роботи, перші 70 секунд частина приладів працює на приплив свіжого повітря, інша частина працює на витяжку. Через 70 секунд напрямок роботи змінюється на протилежний.

Керування Твіст підтримує роботу 17 режимів роботи:

• вентиляція рекуперацією тепла (5 швидкостей);
• притока з рекуперацією тепла (5 швидкостей);
• витяжка без рекуперації тепла (5 швидкостей);
• інтенсивне провітрювання на приплив;
• інтенсивне провітрювання на відведення повітря.

Особливості та переваги Ventoxx Slim Line:

• ККД регенерації до 91%;
• низький рівень шуму 17-41 dB;
• 17 режимів роботи;
• великий рівень температурних режимів роботи -20C...+50C.
• споживана потужність усього 1,6-4,78 Вт;
• простий монтажу, експлуатація й обслуговування;
• не займає корисного простору;

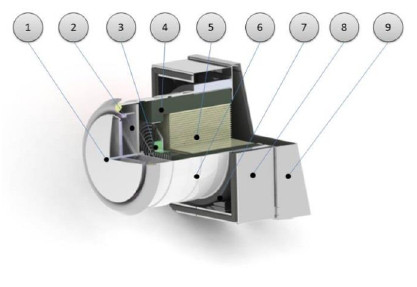

Основні елементи конструкції рекуператора повітря Ventoxx Slim Line:

1. внутрішня кришка;
2. 3D-фільтр клас G3;
3. вентилятор реверсивного типу з блоком живлення;
4. ізоляційний матеріал;
5. керамічний регенератор тепла (теплообмінник);
6. телескопічна пластикова, з набору кілець, труба;
7. теплове кільце;
8. компенсаційний короб;
9. зовнішня кришка;

Обслуговування:

Керамічний теплообмінник і повітряний фільтр треба оглядати на предмет забруднення кожні 3 місяці. Повітряний фільтр не потребує заміни.

Рекомендації щодо встановлення та монтажу:

• Розташування рекуператорів треба планувати під стелю, далеко від дверних отворів. Понад два пристрої треба розташовувати на відстані між ними не менш ніж 2 м;
• Місце розташування не має мати перешкод для відкриття кришки рекуператора;
• Не варто планувати розташування рекуператора над спальним місцям;

Комплектація:

Кришка внутрішня, фільтр повітряного класу G3, реверсивний вентилятор ізоляційний матеріал, керамічний теплообмінник, телескопічна труба ПВХ, теплове кільце, компенсаційний короб, зовнішній кришка.

Колір зовнішньої кришки з металевим коробом можна замовити в будь-якому колір за таблицею RAL — 534 грн.

Гарантія на рекуператор 2 роки, теплообмінник — 10 років.
