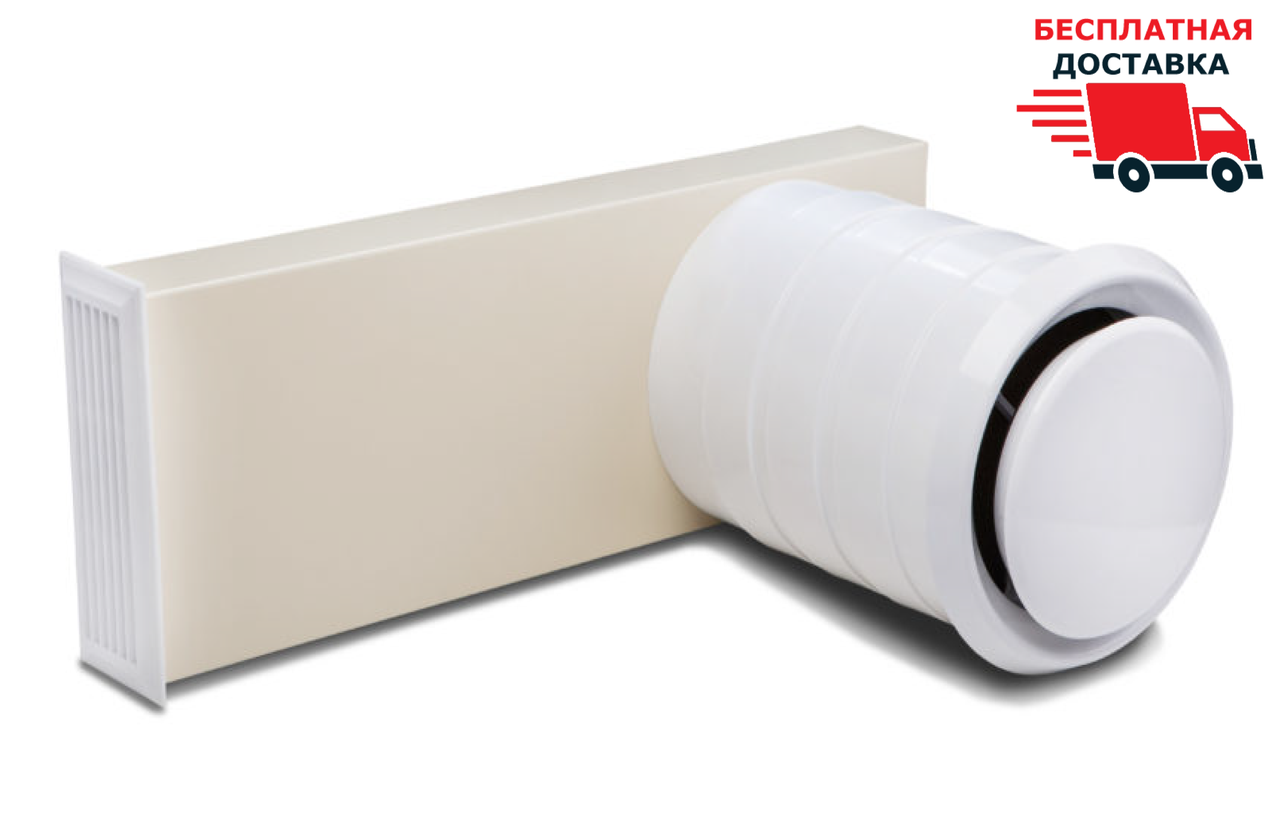

Ventoxx Comfort Invisible (V-63м3/год, S-25 м2, під керування Twist, кутовий)
- В наявності
- Код: 701767074
9 370 ₴
8 370 ₴

Приточновита вентиляція з рекуперацією тепла створює здоровий, свіжий мікроклімат, підвищує економічність системи опалення в зимовий період і ефективність роботи кліматичного обладнання для охолодження приміщення в літній період.
Особливість конструкції Ventoxx Invisible.

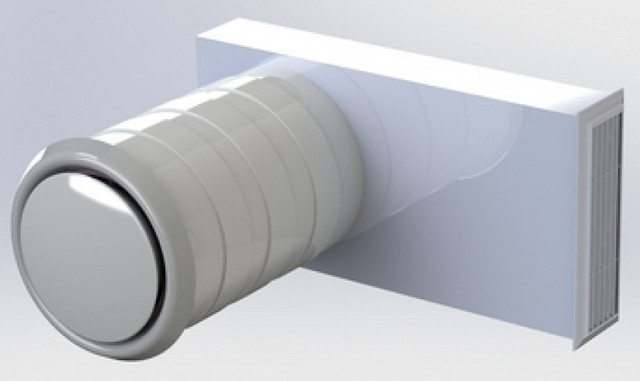

Ventoxx Invisible — модель, яка спеціально розроблена для встановлення в стіні без візуального порушення фасаду зовнішньої частини стіни будівлі. Таке рішення здійсненне за наявності зовнішнього утеплення фасаду. Приток і витяжка здійснюється через повітропровід, який виводиться у віконний кос. Вентиляційний канал зовні закривається вентиляційною решіткою. Повітропровід має прямокутне переріз, він прокладається под утеплювачем товщина якого має бути от 100 мм. Отже, фасадна частина стіни залишається незачепленою.
Принцип роботи системи вентиляції з рекуперацією тепла.
Вентокс "Інвізибл" заміщує об'єм відпрацьованого повітря, видаляючи його з приміщення, на об'єм свіжого припливного повітря з вулиці. Ефект рекуперації в зимовий період використовує тепло видаленого повітря для прогрівання вхідного холодного потоку. У літню пору припливне повітря остигає, віддаючи своє тепло на прогрівання повітря, що викидається об'ємом повітря.
У конструкції обладнання розташований керамічний теплообмінник, який має властивість накопичення тепла. Рекуператор працює в циклічному режимі, по колу, приблизно по 70 секунд на видалення та приплив повітря. У процесі витяжки, виданий теплий потік повітря прогріває стінки керамічного теплообмінника, віддаючи своє тепло. Під час припливу свіже холодне повітря прогрівається вздовж прогрітих керамічних стінок, забираючи в них тепло, надходить у приміщення вже прогретим. Далі процес повторюється заново. Теплообмінник із порцелянової кераміки, виробництва Німеччини, має ККД до 91%. Дає змогу зберегти завдяки рекуперації до 60% тепла. Один рекуператор моделі "Invisible", призначений для площі 25 м2, за висоти стель до 2,8 м.
Керування.
Рекуператор "Invisible" призначений для роботи тільки з допомогою системи керування "Twist". Твіст дає змогу під'єднати невизначену кількість агрегатів, але водночас у параметрах виділено пам'яті тільки для приладів. Керування дає змогу перемикати і настроювати необхідний режим роботи вентиляції має 17 програм. Світлова індикація на по колу ручки керування вказує на поточний режим роботи. На самому рекуператорі світлова індикація не передбачена. До комплектації рекуператора керування Твіст не входить і купується окремо. Докладний про керування "Twist" тут
Спільна робота рекуператорів "Invisible":

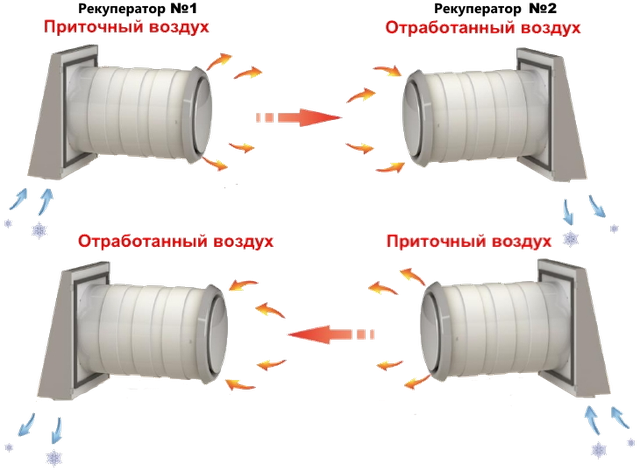

Під час об'єднання декількох одиниць Ventoxx Invisible у систему, ефективність системи вентиляції неабияк зростає. Керування Twist об'єднує систему та надає просте керування. Спершу з'ясовується завдання, кількість приладів і їхнє розташування у приміщенні для забезпечення достатньої вентиляції. Після визначається, які агрегати працюватимуть одночасно на приплив, які на витяжку. Відповідно до прийнятих розв'язання одне частина рекуператорів комплектується вентиляторами із синім маркуванням, інша частина червоної. При одному й тому ж сигналі від системи керування, по-різному промарковані вентилятори дають повітряний потік у протилежному напрямку. Кількість рекуператорів, які необхідно встановити, заноситься у налаштування пам'яті системи керування Twist (до 4 од.) на підприємстві. И тепер після вмикання системи перші 70 секунд частина приладів будуть працювати на приплив, частина на витяжку. Наступні 70 секунд напрямок роботи зміниться на протилежний.
Керування Твіст дає змогу компонувати роботу в будь-якій комбінації:
- Два для притока, два для витяжки;
- Один приточний три витяжні;
- Один прилад для витяжки й один для припливу;
- Інша комбінація;
У систему керування передбачає 17 режимів роботи:
- Режим вентиляції з рекуперацією (5 швидкостей);
- Режим припливу з рекуперацією (5 швидкостей);
- Режим видалення повітря без рекуперації (5 швидкостей);
- Максимальне провітрювання приточне;
- Максимальне провітрювання видаленням повітря;
Особливості та переваги Ventoxx Invisible:
- Встановлення без порушення фасадної частини стіни, не порушується загальну стилістику фасаду будівлі.
- ККД регенерації до 91%;
- Рівень шуму 17-41 dB;
- 17 режимів роботи;
- Температурних режимів роботи -20C...+50 °C;
- Споживана потужність усього 1,6-4,78 Вт;
- проста експлуатація й обслуговування;
- не займає корисного простору;

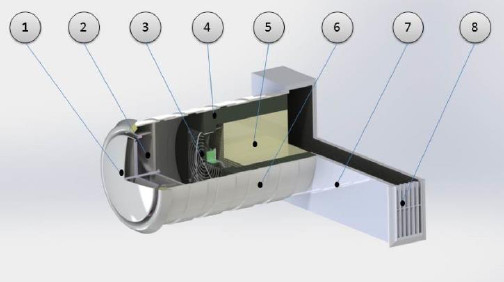

Основні елементи конструкції рекуператора повітря Ventoxx Invisible:
- внутрішня кришка;
- 3D-фільтр клас G3;
- вентилятор реверсивного типу з блоком живлення;
- ізоляційний матеріал;
- керамічний регенератор тепла (теплообмінник);
- телескопічна пластикова, з набору кілець, труба;
- вентиляційний канал;
- зовнішня решітка вентиляційна;
Переваги оновленої моделі Ventoxx Invisible, порівнюючи з моделлю Champion:
- Більший діаметр прохідного перерізу;
- Додаткове шумопоглинання;
- Тонша фільтрація вхідне повітря, фільтр класу G3;
- 17 робочих режимів;
- Канал для встановлення складається з набірних кілець;
Обслуговування:
Рекомендується проводити огляд картриджа з теплообмінником і повітряний фільтр на признак забруднення кожні 3 місяці. Промити за потреби.
Встановлення:
- Рекомендуємо проводити монтаж під стелю, якнайдалі від дверних прорізів. Більш двох пристроїв одночасно треба рознести на відстань не менш ніж 2 м;
- На обраному для встановлення місце не має бути жодних перешкод для відкривання кришки рекуператора;
- Не рекомендується встановлення агрегатів безпосередньо над спальними місцями;
Комплектація:
Пластикова телескопічна труба, реверсивний вентилятор, внутрішня кришка, 3D-фільтр класу G3, теплообмінник керамічний, ізоляційний матеріал, вентильований прямокутний переріз, решітка зовнішня.
Гарантія:
Гарантія від виробника на рекуператор 24 місяця. Гарантія на керамічний регенератор — 120 місяців.
Безкоштовна доставка — всі регіони України!
Основні | |
---|---|
Виробник | Ventoxx |
Клас фільтрації повітряного фільтра | G3 |
Частота обертання, об/хв | 825 / 2205 |
Тип теплообмінника | високотехнологічний тепловий акумулятор (Німеччина) |
Напруга | 230 VAC / 12 VDC |
Клас захисту | IP 33 |
Кількість режимів | 17 |
Придушення вуличного шуму, dB | 39,3 |
Споживана потужність режим "макс провітрювання", Вт | 4,78 |
Ефективність рекуперації,% | 70 - 91 |
Рівень шуму (швидкість 1 / 2 / 3 / 4 / 5), dB(A) | 17 / 22 / 33 / 38 / 41 |
Обсяг вентиляції (швидкість 1 / 2 / 3 / 4 / 5), м3/год | 19 / 30 / 45 / 55 / 63 |
Обсяг вентиляції режим "макс. провітрювання", м3/год | 100 |
Споживана потужність, (Вт) | 1,6 - 2,75 Вт |
Гарантійний термін, міс | 24 |
Спосіб розміщення (ухил 2 град) | горизонтальне розміщення в зовнішній стіні |
Діаметр отвору під монтаж, мм | 235 |
Температурний режим роботи, °C | -20 до +50 |
Робоча напруга, VDC | 7 - 15 |
Кількість швидкостей в реверсі | 5 |
Габаритні розміри | |
Зовнішній повітропровід, (мм) | 500 x 250 x 60 |
Довжина труби | 300 мм |
Діаметр внутрішньої кришки | 240 мм |
Діаметр | 226 мм |
Розмір зовнішньої кришки(В х Ш),(мм) | 290 x 280 |
Користувацькі характеристики | |
Країна виробник | Україна/Німеччина |
Повітряний фільтр | Так |
Додатковий підігрів | Немає |
Перекриття каналу | Ручне |
Об'єм повітря, м3/год | до 60 м3/годину |
Площа вентиляції, м2 | до 25 |
- Ціна: 8 370 ₴
- Спосіб упаковки: Картонне паковання виробника
