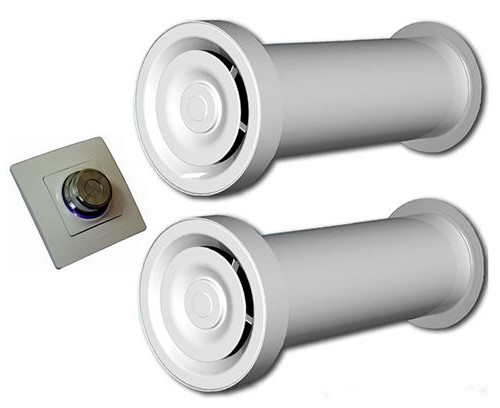

2 Ventoxx Champion ⁇ Знят із виробництва ⁇ (V-108м3/год, S-40 м2, керування Twist)

Притовщина вентиляція з рекуперацією тепла Ventoxx Champion

Система припливно-витяжної вентиляції з рекуперацією тепла Ventoxx Champion складається з 2 приладів рекуператорів, що працюють у зв'язці під одним керуванням Twist. Модель "Champion" призначена для створення здорового мікроклімату в приміщенні з ефектом збереження енергії тепла системи опалення.

Кожна будівля потребує вентиляції незалежно від пори року. Основний принцип процесу вентиляції полягає в заміщенні "відпрацьованого" повітря з приміщення на такий же об'єм свіжого повітря, що надходить ззовні. У зимову пору у процесі повітропоглинання видаляється й тепло, отримане в процесі опалення. У спекотний літній період потоки гарячого повітря, що надходять із вулиці, зводять нанівець роботу охолоджувального кліматичного обладнання. Саме рекуператори розв'язують описані проблеми з енергоощадністю в зимовий і літній періоди.

Принцип роботи рекуператора повітря

Головна відмінність рекуператора Ventoxx Champion — тепловий керамічний акумулятор (теплообмінник), виробництва Німеччини (ККД 86%). Встановлення з керамічним тепловим акумулятором Вентокс належать до класу припливно-витяжної вентиляції з рекуперацією тепла циклічного типу. Суть роботи яких полягає в почерговому повторенні режимів припливу та витяжки.

У зимовий період, у процесі витяжки, відпрацьоване повітря має кімнатну температуру, видаляється з приміщення, проходячи через керамічний теплообмінник прогріває його стінки. На етапі припливу свіжого вуличного холодного повітря, вхідний потік прогрівається, забираючи тепло від теплообмінника. Отже, нове свіже повітря прогрівається в процесі заміщення, процес рекуперації дає змогу зберегти приблизно 60% тепла. Волога, що осідає на стінках теплообмінника рекуператора, під час охолодження теплого потоку, видаляється. Що запобігає утворенню надлишкової вологості та цвілі в будинку.

У літню пору, навпаки, видалене прохолодне повітря охолоджує теплообмінник, і вже приточний свіжий гарячий повітря остигає проходячи через холодніші керамічні стінки акумулятора тепла. Отже, відбувається постійна циркуляція свіжого об'єму повітря, що робить роботу кондиціонера ефективнішою.

Система керування "Twist" дає змогу перемикати та регулювати режим роботи рекуператора. Світлова індикація на внутрішній кришці рекуператора вказує встановлений режим на цей момент.

Парна робота двох рекуператорів:

Найбільший ефект від роботи рекуператорів досягається під час роботи приладів Ventoxx Champion у парі. У зв'язці два рекуператори працюють за схемою "ведучий" — "відомий" від одного пульта/перемикача "Twist". Два прилади розташовуються в різних кімнатах приміщення. У режимі роботи завжди обидва приладу працюють одночасно, але в протилежних напрямках. В одній фазі режиму, один із приладів виводить повітря назовні, другий, водночас заводить свіже повітря в приміщення. В іншій фазі рекуператори одночасно змінюють свій напрямок. Головний "ведучий" прилад у парі та настінний перемикач Twist має світлову індикацію на кришці для зображення режиму роботи. Об'єднання пари "Веселий" — "Вединий" здійснюється за допомогою електричного кабелю.

У системі керування приладу передбачено 11 режимів роботи, для:

• вентиляції повітря в приміщенні з рекуперацією;
• приплив повітря в приміщення з рекуперацією;
• виведення повітря з приміщення без рекуперації;
• інтенсивного провітрювання через приплив повітря;
• інтенсивного провітрювання через виведення повітря.

Особливості та переваги Ventoxx Champion:

• ККД регенерації 86%;
• низький рівень шуму 16-36 dB;
• 11 режимів роботи;
• великий рівень температурних режимів роботи -20C...+50C.
• споживана потужність усього 3,2-9,2 Вт;
• простий монтажу, експлуатація й обслуговування;
• не займає корисного простору;
• Встановлення в стіну кімнати (для стін від 320** до 500** мм);
• Проста експлуатація й обслуговування;
  **Встановлення в стіну завтовшки понад 500 мм, потрібне подовжений вентилятор (тут).

Основні елементи конструкції рекуператора повітря Ventoxx Champion:

1. повітропровід ПВХ;
2. вентилятор реверсивного типу з блоком живлення;
3. Фільтр класу G2;
4. внутрішня кришка (анемостат);
5. зовнішня решітка;
6. керамічний регенератор тепла;

Обслуговування:

Фільтр не потребує заміни. Картридж із тепловим акумулятором і фільтр необхідно перевіряти на предмет потреби очищення кожні 3 місяці.

Монтаж:

• Рекомендований монтаж під стелею, далеко від дверних прорізів. Під час встановлення двох і більше пристроїв одночасно дистанція між ними має бути не менш ніж 2 метри.
• На обраному для розміщення місці не має стикатися жодних перешкод для відкривання кришки рекуператора.
• Не рекомендується встановлення над спальними місцями.

Комплектація:

Внутрішня кришка — 2 шт., повітряний фільтр — 2 шт., реверсивний вентилятор — 2 шт., керування Twist — 1 шт., повітропровід ПВХ 500 мм 500 мм, керамічний регенератор тепла — 2 шт., решітка зовнішня — 2 шт., інструкція,  блок живлення, гарантійний талон, картонне паковання.

Гарантія:

Гарантія від виробника на рекуператор 24 місяця. Гарантія на керамічний регенератор — 120 місяців.
