Ventoxx Champion ⁇ Знят із виробництва ⁇ (V-58 м3/год, S-20 м2, з ковпаком, під управл Twist)

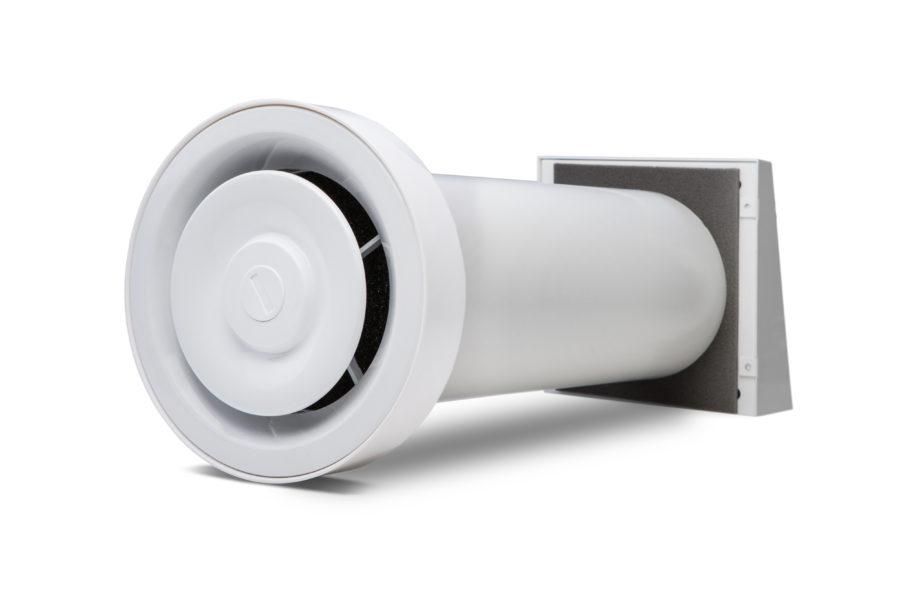

Рекуператор Ventoxx Champion з зовнішньою кришкою під керування Twist

Важливо! Ця модель рекуператора призначена тільки для роботи під керуванням системи Twist. Система керування не входить до комплектації приладу, купується окремою позицією. Рекуператор не має світлової індикації режимів роботи.

Ventoxx Champion мобільне встановлення приточно-витяжної вентиляції з рекуперацією тепла. Ця модель працює в циклічному режимі, оновлення повітря в приміщенні відбувається завдяки постійному чергуванню режимів притоку та витяжки.

Встановлення рекуператора в приміщенні:

• Забезпечує постійну вентиляцію приміщення з постійним припливом свіжого повітря;
• Нормалізує рівень вуглекислого газу;
• Формує здоровий мікроклімат;
• Усуває надлишок вологи в приміщенні, запотівання вікон і мокрых стен;
• Рекуперація дає змогу мінімізувати теплові втрати;

Принцип роботи:

Робота рекуператора відбувається по колу у 2 етапи, по 70 секунд кожен:

1. Етап витяжки (70 сек) — усувається старий об'єм повітря кімнатної температури з приміщення, яке прогріває керамічний теплообмінник.
2. Етап припливу (70 сек) — свіжий холодний вуличний воздух проходить через теплий теплообмінник прогрівається. Отже, уже в кімнату надходить попередньо підігрітий об'єм свіжого повітря. Далі процес повторюється заново.

Взимку ефект рекуперації зберігає тепло, знижує тепловтрати в процесі вентиляції. У теплу пору року рекуператор зберігає прохолоду в приміщенні. У процесі роботи рекуператора нормалізується вологість і рівень вуглекислого газу, ККД керамічного теплообмінника до 86%.

Керування:

Цей рекуператор не має контролера для самостійної роботи. Призначений виключно для роботи в системі (1 і більше пристроїв) під керуванням TWIST. Індикація режимів роботи розміщена на поворотній ручці ТВІСТ. Через "Твіст" можна одночасно синхронізувати до 4 рекуператорів. Система керування Twist купується окремою позицією й не входить до комплектації рекуператора.

У системі керування приладу передбачено 11 режимів роботи, для:

• Вентиляція з рекуперацією (3 швидкості);
• Приток із рекуперацією (3 швидкості);
• Відведення повітря без рекуперації (3 швидкості);
• Максимальне провітрювання (приток);
• Максимальне провітрювання (відведення);

Характеристики рекуператора Ventoxx Сhampion:

• ККД регенерації 86%;
• Рівень шуму 16-36 dB;
• У режимі максимального провітрювання рівень шуму до 46Дб;
• Температурний режим роботи -20 °C...+50 °C.
• Споживана потужність усього 1,6-4,6 Вт;
• Встановлення в стіну кімнати (для стін від 320** до 500** мм);
• Проста експлуатація й обслуговування;
  **Встановлення в стіну завтовшки понад 500 мм, потрібно подовжений вентилятор (тут).

Основні елементи: Вентокс "Чемпіон":

1. ПВХ-канал;
2. Реверсивний вентилятор із блоком живлення;
3. Повітряний фільтр класу G2;
4. Внутрішня кришка;
5. Зовнішня решітка;
6. Керамічний теплообмінник;

Обслуговування:

Досить проводити обслуговування рекуператора 2-3 рази на рік, перед початком опалювального сезону та після його закінчення. Обслуговування полягає в чищенні теплообмінника та повітряного фільтра. Очищення здійснюється за допомогою пилососа або промивання водою. Фільтр не вимагає періодичної заміни.

Встановлення та монтаж:

• Найкраще встановлювати рекуператора під стелю, далі від дверних прорізів;
• Більше одного приладу в одному приміщенні, треба розташовувати на відстані не менш ніж 2 метри;
• Місце розміщення рекуператора не має мати перешкод для відкриття кришки;
• Важливо: Не рекомендуємо встановлювати рекуператор над ліжком і спальними місцями;

Комплектація та гарантія:

Керамічний теплообмінник, реверсивний вентиляторний блок, канал ПВХ (Ø150 мм, L = 500 мм), повітряний фільтр, зовнішня решітка, внутрішня кришка, інструкція, гарантія.

Гарантія на рекуператор 24 місяці, на керамічний регенератор — 120 місяців.
